Понятия сетевой шкаф и серверный шкаф часто используют как взаимозаменяемые. Однако между ними существуют конструктивные и эксплуатационные различия. Выбор подходящего варианта зависит от состава оборудования, расчетной нагрузки, системы охлаждения, количества кабелей и требований к дальнейшему развитию инфраструктуры. Перед проектированием телекоммуникационного узла необходимо определить, какие устройства будут размещаться внутри шкафа и какие условия эксплуатации предусмотрены для объекта.

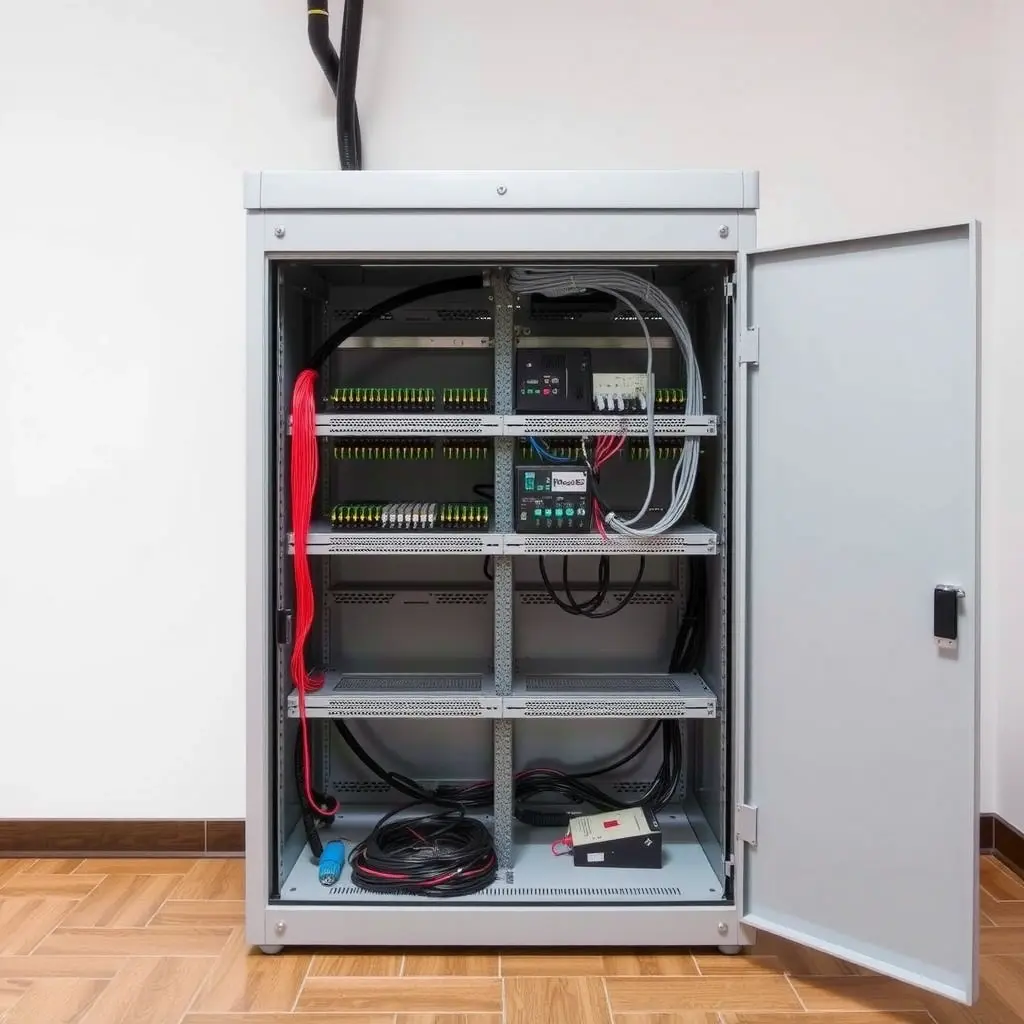

Назначение сетевого шкафа
Сетевой шкаф предназначен для установки оборудования передачи данных. Внутри размещают коммутаторы, маршрутизаторы, патч панели, оптические кроссы, блоки распределения питания, кабельные организаторы и другое телекоммуникационное оборудование.
Основной задачей такого шкафа является организация кабельной инфраструктуры и обеспечение удобного доступа к сетевым соединениям. Конструкция предусматривает возможность аккуратной укладки большого количества информационных кабелей, установку аксессуаров и быстрый доступ к портам оборудования.
Во многих случаях тепловыделение сетевого оборудования относительно невелико. Поэтому требования к охлаждению могут быть менее жесткими по сравнению со шкафами, предназначенными для размещения серверов.
Назначение серверного шкафа
Серверный шкаф ориентирован на размещение вычислительного оборудования. В него устанавливают серверы, системы хранения данных, источники бесперебойного питания, устройства резервного копирования и другое оборудование с высокой плотностью размещения.
Серверы обладают значительным энергопотреблением и выделяют большое количество тепла. По этой причине особое внимание уделяют организации воздушных потоков, распределению нагрузки и обеспечению эффективного охлаждения.
В одном шкафу могут одновременно размещаться серверы, сетевые устройства и оборудование электропитания. Однако при увеличении мощности системы требования к прочности конструкции и вентиляции существенно возрастают.
Конструктивные особенности
Внешне оба типа шкафов могут быть очень похожими. Они имеют стандартную монтажную ширину девятнадцать дюймов, регулируемые монтажные профили, съемные боковые панели, двери и кабельные вводы.
Основное отличие заключается не во внешнем виде, а в расчетной нагрузке, глубине корпуса и особенностях эксплуатации. Серверное оборудование обычно имеет большую длину корпуса и большую массу. Поэтому шкаф должен обеспечивать достаточную глубину для монтажа и необходимую механическую прочность.
Сетевой шкаф чаще рассчитан на оборудование меньшей глубины. Это позволяет уменьшить общие размеры конструкции и эффективнее использовать площадь помещения.
Различия по глубине корпуса
Глубина является одним из основных параметров выбора. Коммутаторы, маршрутизаторы и патч панели обычно занимают значительно меньше места, чем серверные платформы.
Для установки современных серверов требуется запас пространства перед лицевой панелью и за корпусом оборудования. Это необходимо для подключения кабелей питания, сетевых линий и обеспечения свободной циркуляции воздуха.
При выборе конструкции необходимо учитывать размеры оборудования, которое планируется установить в будущем. Если предполагается постепенное расширение вычислительной инфраструктуры, рекомендуется сразу предусмотреть достаточную глубину корпуса.
При подборе подходящей модели полезно заранее изучить шкафы сетевые напольные, сравнив их высоту, глубину, допустимую нагрузку и особенности конструкции.

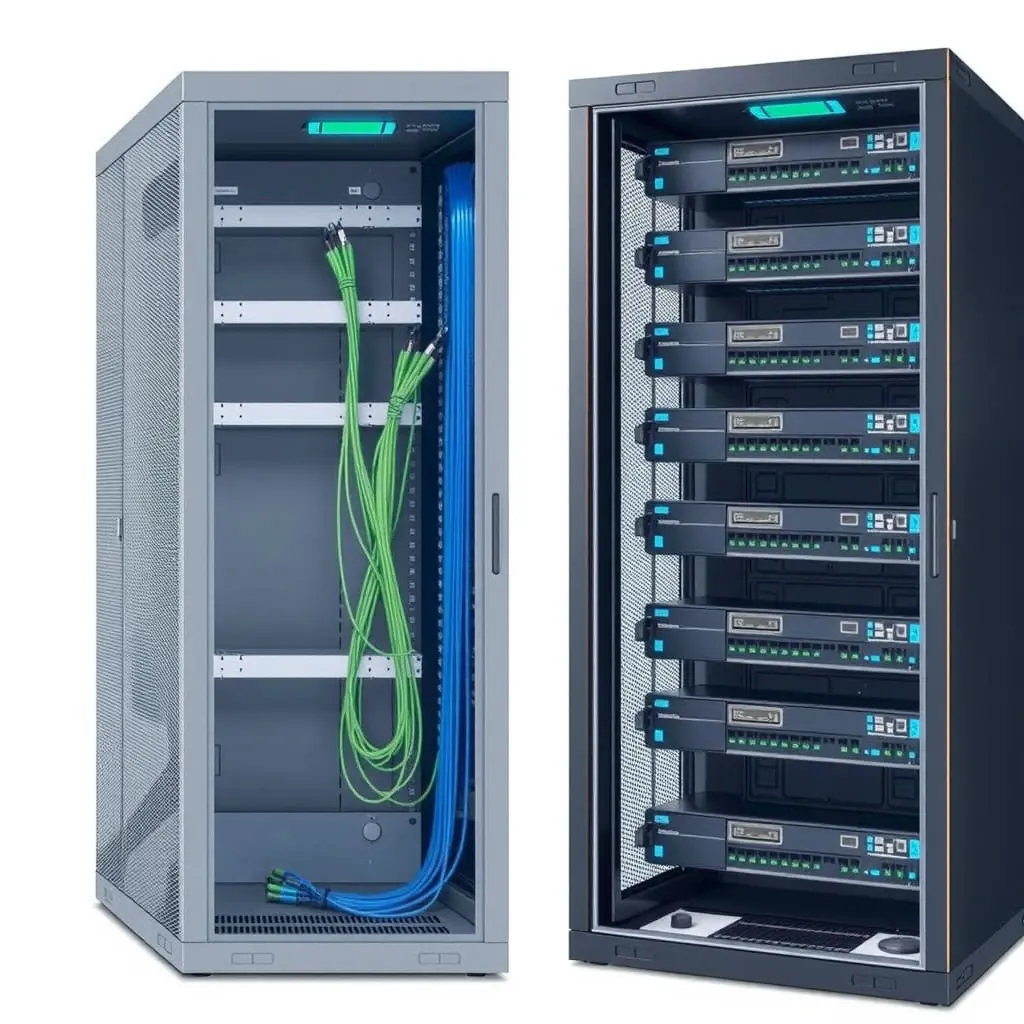

Допустимая нагрузка
Еще одним важным отличием является расчетная несущая способность. Серверы, источники бесперебойного питания и аккумуляторные батареи обладают значительной массой. Если шкаф не рассчитан на такую нагрузку, возможна деформация монтажных профилей и корпуса.
Сетевое оборудование обычно легче. Коммутаторы и патч панели создают значительно меньшую нагрузку на конструкцию. Тем не менее при большом количестве устройств суммарная масса также может быть существенной, поэтому допустимую нагрузку необходимо рассчитывать заранее.
При размещении тяжелых устройств оборудование распределяют равномерно. Наиболее массивные элементы устанавливают в нижней части шкафа для повышения устойчивости конструкции.
Особенности охлаждения
Серверное оборудование предъявляет повышенные требования к вентиляции. Воздух должен свободно поступать через переднюю часть корпуса и удаляться через заднюю часть. При высокой плотности оборудования используют вентиляторные панели и организованные воздушные коридоры.
Для сетевого шкафа также важно обеспечить нормальную циркуляцию воздуха, однако тепловая нагрузка обычно ниже. При выборе двери учитывают интенсивность охлаждения. В ряде случаев используют перфорированные двери, обеспечивающие свободный проход воздушного потока.
При недостаточном охлаждении температура внутри шкафа возрастает, что сокращает срок службы электронных компонентов и может привести к нестабильной работе оборудования.
Организация кабельной системы
Сетевой шкаф рассчитан на большое количество коммутационных кабелей. Для их аккуратного размещения применяют горизонтальные и вертикальные организаторы, кабельные кольца, панели и направляющие.
В серверном шкафу также присутствует большое количество кабелей, однако дополнительно возрастает число силовых подключений и линий питания. При проектировании необходимо разделять информационные и силовые соединения, чтобы обеспечить удобство обслуживания и снизить вероятность ошибок при эксплуатации.
Маркировка кабелей должна сохраняться доступной после завершения монтажа. Это существенно упрощает обслуживание и модернизацию системы.
Размещение оборудования
В сетевом шкафу оборудование часто располагают по функциональным группам. В верхней части могут находиться патч панели, ниже коммутаторы, затем организаторы кабелей и распределители питания.
В серверном шкафу большое значение имеет распределение массы и тепловой нагрузки. Серверы обычно устанавливают снизу вверх с учетом допустимой нагрузки монтажных профилей и требований производителя оборудования.
При наличии источников бесперебойного питания и аккумуляторных батарей необходимо учитывать дополнительную массу и особенности подключения силовых цепей.
Особенности обслуживания
Обслуживание сетевого шкафа связано главным образом с коммутацией кабелей, заменой сетевого оборудования и контролем состояния соединений. Работы выполняют регулярно при расширении сети или изменении схемы подключения.
В серверном шкафу обслуживание может включать замену накопителей, модулей памяти, блоков питания и других компонентов вычислительных систем. Для выполнения таких операций требуется больше свободного пространства перед шкафом и за ним.
При высокой плотности оборудования важно сохранить доступ ко всем монтажным элементам без необходимости демонтажа соседних устройств.
Когда достаточно сетевого шкафа
Если необходимо разместить только коммутаторы, маршрутизаторы, патч панели, оптические кроссы и вспомогательное оборудование, обычно достаточно сетевого шкафа соответствующей высоты и глубины.
Такое решение подходит для офисов, административных зданий, учебных учреждений, торговых объектов и небольших серверных помещений, где отсутствует большое количество тяжелых вычислительных устройств.
Когда требуется серверный шкаф
Если проект предусматривает размещение нескольких серверов, систем хранения данных, оборудования виртуализации, резервного питания и устройств высокой мощности, необходимо использовать конструкцию, рассчитанную на соответствующую нагрузку и эффективное охлаждение.
При выборе учитывают не только текущий состав оборудования, но и возможность дальнейшего развития информационной системы. Недостаточный запас по глубине, нагрузке или вентиляции может потребовать полной замены шкафа уже на раннем этапе эксплуатации.
Основные критерии выбора
При определении подходящего решения необходимо учитывать тип оборудования, его размеры, массу, тепловыделение, количество кабелей, требования к охлаждению и перспективы расширения инфраструктуры.
Само название шкафа не определяет возможность его применения. Гораздо важнее технические характеристики конкретной модели. Перед окончательным выбором следует проверить высоту в юнитах, глубину корпуса, допустимую нагрузку, конструкцию дверей, наличие кабельных вводов и возможность установки необходимых аксессуаров.
